CMB54機械密封

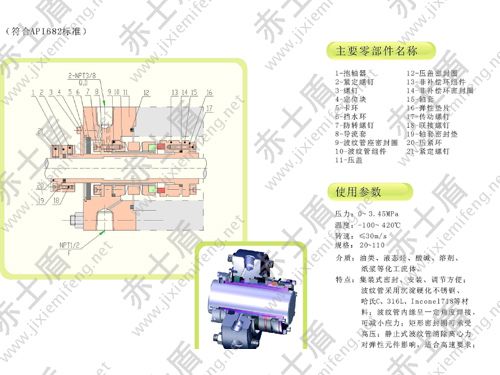

主要零部件名稱：

        1-抱軸器

        2-緊定螺釘

        3-螺釘

        4-定位塊

        5-卡環

        6-擋水環

        7-防轉螺釘

        8-導流套

        9-波紋管座密封圈

        10-波紋管組件

        11-壓蓋

        12-壓蓋密封圈

        13-非補償環組件

        14-非補償環密封圈

        15-軸套

        16-彈性墊片

        17-傳動螺釘

        18-聯接螺釘

        19-軸套密封墊

        20-壓緊環

        21-緊定螺釘

使用參數：

        壓力：0~3.45MPa

        溫度：-100~420°C

        轉速：≤30m/s

        規格：20~110

        介質：油類、液態烴、酸堿。溶劑、紙漿等化工流體。

        特點：集裝式密封、安裝、調節方便；波紋管采用沉淀硬化不銹鋼、哈氏C、316L、Incone1718等材料；波紋管內緣呈一定角度焊接，可減少應力；矩形密封圈可承受高壓；靜止式波紋管消除離心力對彈性原件影響，適合高速要求；
