機械密封工作原理及組成

    機械密封工作原理及組成

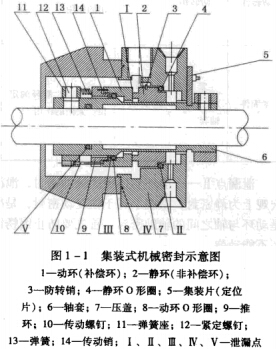

    機械密封作為一種用來解決旋轉軸與機體之間密封的裝置，主要是依靠彈括元件對動、靜環端面密封副的預緊和介質壓力與彈性元件壓力的壓緊而實現密封的，又被稱為端面機械密封或端面密封。機械密封的基本結構和組成見圖1 -1。

    從圖1 -1可知，構成機械密封的基本元件有：端面密封副(動環1和靜環2或補償環和非補償環，補償環－－與彈性元件相連的密封環；非補償環－－不與彈性元件相連的密封環)、彈性元件(如彈簧13)、輔助密封(如O形圈4和8)、傳動件(如傳動銷14和傳動螺釘10)、防轉件(如防轉 銷3)和緊固件(如彈簧座11、推環9、壓 蓋7、緊定螺釘12、軸套6等)。
